Hast Du dich auch schon über die Preise von den angebotenen KEG-Faßöffnern geärgert und bisher fehlte Dir die zündende Idee für den Eigenbau? Dann bist du hier richtig!
Ich habe auch schon verschiedenste Eigenbauvarianten durchprobiert, die alle irgendwelche Nachteile hatten. Sei es bzgl. der Standfestigkeit oder in der Handhabungsicherheit (Quetschgefahr).
Voraussetzungen: Du bist firm in einfachen Schlosserarbeiten wie
- Metallbearbeitung
- Bohren, Gewindeschneiden
Du benötigst folgendes Werkzeug
- Gute Bohrmaschine (nach Möglichkeit eine Ständerbohrmaschine)
- Stahlbohrer
- Gewindeschneider für M6
- Schraubstock
- Stahlfeile
- Schraubenschlüssel
- Bügelsäge
Material
- Hebel: 400mm x 30mm x 3mm Flachstahl
- Kopf: 10mm x 95mm Pertinaxplatte oder 95mm x 3mm Stahlpaltte
- 9 M6 x 30mm Schrauben

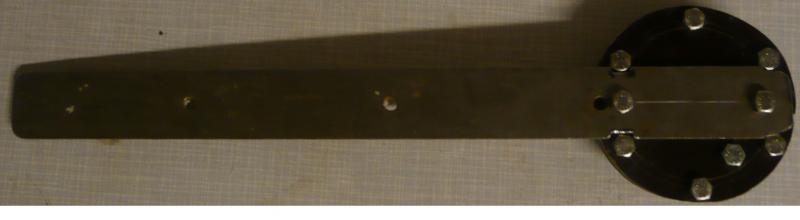

So sieht der fertige Öffner aus
Er hat eine Länge von ca. 40cm. Damit ist der Hebel groß genug um ganz bequem die Fässer ohne großen Kraftaufwand öffnen und schliessen zu können. Der Arm/Hebel besteht aus einem 30mm breiten und 3mm starken Flachstahl. Der runde Kopf auf der rechten Seite besteht aus Pertinax. Das ist einfach zu bearbeiten und gleichzeitig stabil. Da aber die meisten wahrscheinlich diesen Werkstoff nicht zur Hand haben, funktioniert das ganze aber natürlich auch mit einen Stahlblech mit einer Stärke von 3-5mm.
Zuerst baust Du den Kopf. Dazu benötigst du zuerst einmal der Einfachheit halber den ausgebauten Fitting eines Fasses (sonst mußt Du die Maße vom Fitting abnehmen und von Hand übertragen). Den legst Du auf das Blech/Pertinax Stück. Dieses muß keineswegs wie bei mir rund sein, was dir Arbeit ersparen kann. Du reißt
- den Umfang des Fittings an
- die Position des Bolzens, der nachher in das Fitting zur Mitnahme und Kraftübertragung desselben greift

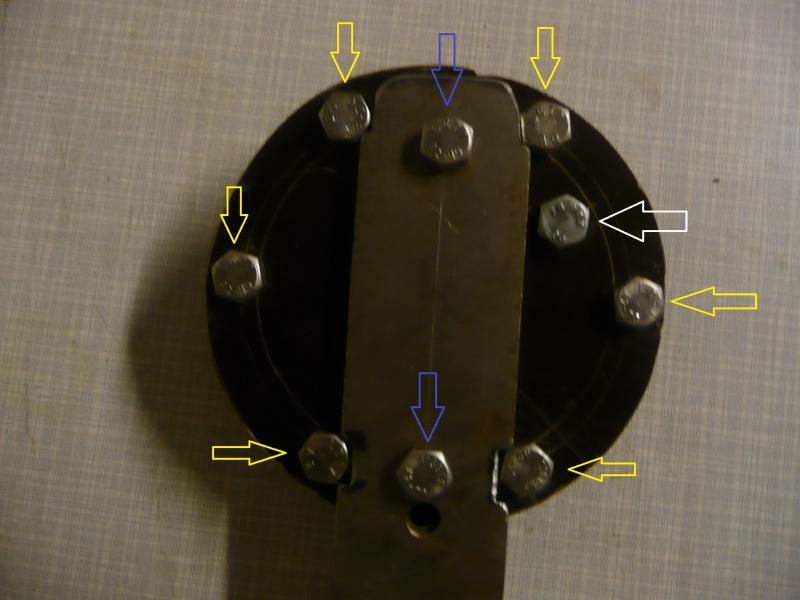

Im folgenden Bild erkennst du
- Grün: die sechs Führungsbolzen/Schrauben
- Blau: die beiden Befestigungsschrauben des Hebels
- Weiß: Den Bolzen/Schraube zur Kraftübertragung auf das Fitting
Die Bolzen/Schrauben positionieren
Die sechs Führungsbolzen (grün) werden an Hand des angerissenen Umrisses des Fittings symetrisch verteilt. Achte darauf das sie nachher dem Hebel nicht im Weg sind und die Mitte der Bohrung um den halben Schraubendurchmesser, also 3mm, nach aussen versetz werden muss. Nachdem die Position der sieben Löcher (Inkl. des Bolzens für die Kraftübertragung) festgelegt ist, werden diese mit einem 5mm Bohrer gebohrt und danach die 6mm Gewinde geschnitten.
Im nächsten Schritt positionierst Du dann den Hebel und befestigts ihn mit weiteren zwei 6er Schrauben an dem Kopf.

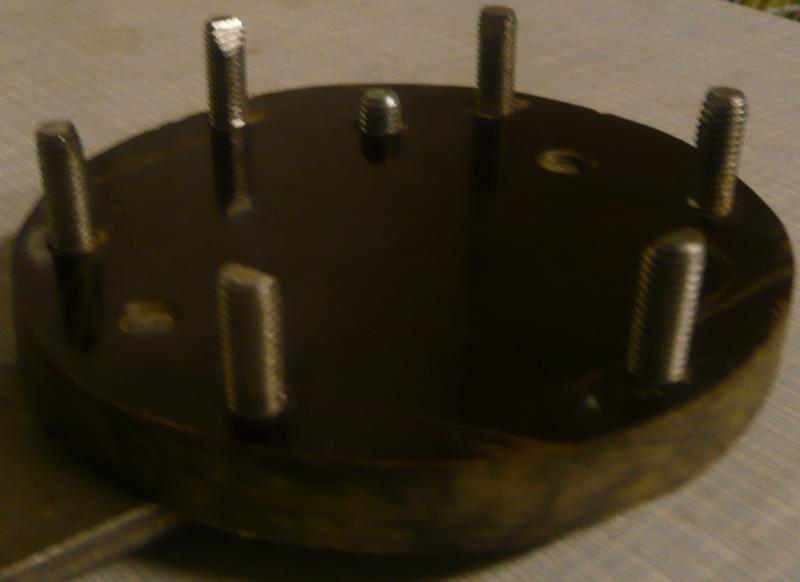

Die Unterseite des Kopfes sieht danach so aus
Zum leichteren Aufsetzen des Kopfes auf das Faß habe ich die sechs Führungsschrauben angephast. Das ist aber ein Option und nicht zwingend erforderlich.
Fertig ist Dein Faßöffner Marke "Eigenbau". Viel Spaß damit.
